晶閘管可控整流電路--模擬電路及晶閘管應用

一、實驗?zāi)康?/strong>
1.學習單結晶體管和晶閘管的簡易測試方法。
2.熟悉單結晶體管觸發電路(阻容移相橋觸發電路)的工作原理及調試方法。
3.熟悉用單結晶體管觸發電路控制晶閘管調壓電路的方法。

二、實驗原理
圖21—1

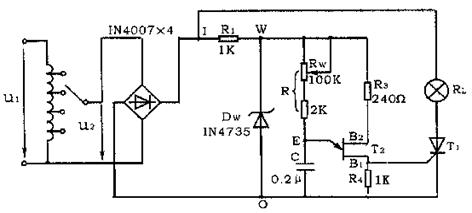

可控整流電路的作用是把交流電變換為電壓值可以調節的直流電。圖21—1所示為單相半控橋式整流實驗電路。主電路由負載RL(電燈)和晶閘管V1組成，觸發電路為單結晶體管V2及一些阻容元件構成的阻容移相橋觸發電路。改變晶閘管V1的導通角，便可調節主電路的可控輸出整流電壓(或電流)的數值，這點可由電燈負載的亮度變化看出。晶閘管導通角的大小決定于觸發脈沖的頻
率f，由公式
可知，當單結晶體管的分壓比h(一般在0.5～0.8之間)及電容C值固定時，則頻率f大小由R決定，因此，通過調節電位器RP，便可以改變觸發脈沖頻率，主電路的輸出電壓也隨之改變，從而達到可控調壓的目的。
用萬用電表的電阻檔可以對單結晶體管和晶閘管進行簡易測試。

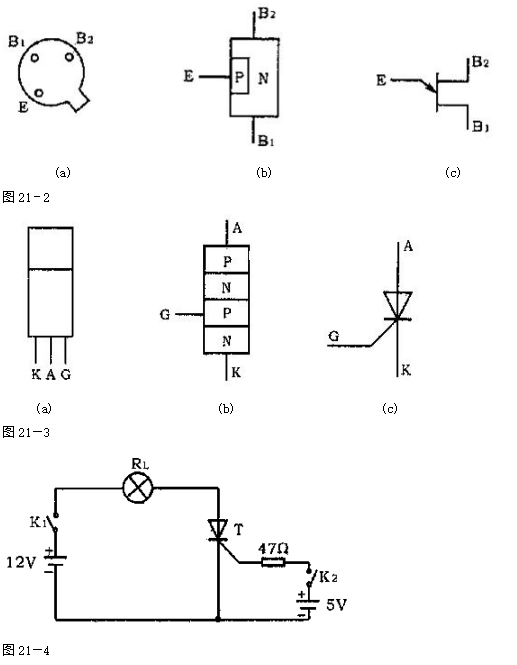

圖21—2為單結晶體管BT33管腳排列、結構圖及電路符號。好的單結晶體管PN結正向電阻RB1E、RB2E均較小，且RB1E稍大于RB2E，PN結的反向電阻RB1E、RB2E均應很大，根據所測阻值，即可判斷出各管腳及管子的質量優劣。
圖21—3為晶閘管KP100-8管腳排列、結構圖及電路符號。晶閘管陽極(A)—陰極(K)及陽極(A)—門極(G)之間的正、反向電阻RAK、RKA、RAG、RGA均應很大，而G—K之間為一個PN結，PN結正向電阻應較小，反向電阻應很大。

三、實驗設備及器件
1.數字直流電壓表；
2.可調交流電源；
3.萬用表；
4.示波器（自備）；
5.交流毫伏表；
四．實驗內容
1.單結晶體管的簡易測試
用萬用電表R×10W檔分別測量EB1、EB2間正、反向電阻，記入表21—1中。
表21—1
REB1(W) REB2(W) RB1E(kW) RB2E(kW) 結論

表21—2
RAK(kW) RKA(kW) RAG(kW) RGA(kW) RGK(kW) RKG(kW) 結論

表21—3
u2 u1 uw uE uB 移相范圍

表21—4
  暗 較亮 最亮
uL波形
uT波形
導電角
UL(V)
U2(V)
2.晶閘管的簡易測試
用萬用電表R×1K檔分別測量A—K、A—G間正、反向電阻；用R×10W 檔測量G—K間正、反向電阻，記入表21—2中。
3.晶閘管導通，關斷條件測試
斷開±12V、±5V電源，按圖21—4連接實驗電路
(1)晶閘管陽極加12V正向電壓，門極a)開路b)加5V正向電壓，觀察管子是否導通(導通時電燈亮，關斷時電燈熄滅)，c)管子導通后，a)去掉＋5V門極電壓、b)反接陰極電壓(接－5V)，觀察管子是否繼續導通。
(2)晶閘管導通后，a)去掉＋12V陽極電壓、b)反接陽極電壓(接－12V)，觀察管子是否關斷。記錄之。
4.晶閘管可控整流電路
按圖21—1連接實驗電路。調壓器手柄旋至零位，電位器RP置中間位置。
(1)單結晶體管觸發電路
(a)斷開主電路(把電燈取下)，閉合交流電源開關，調節調壓器輸出，使U2=16V，用示波器依次觀察并記錄交流電壓u2、整流輸出電壓U1(I—0)、削波電壓uw(W—0)鋸齒波電壓uE(E—0)、觸發輸出電壓uB1(B1—0)。記錄波形時，注意各波形間對應關系，并標出電壓幅度及時間。
(b)改變移相電位器RP阻值，觀察uE及uB1波形的變化及uB1的移相范圍，記入表21—3中。
(2)可控整流電路
斷開交流電源，接入負載燈泡RL，再接通電源，調節電位器RP，使電燈由暗到中等亮，再到最亮，用示波器觀察晶閘管兩端電壓uv1，負載兩端電壓uL，并同時測量負載直流電壓UL及電源電壓U2有效值，記入表21—4中。
五、實驗總結
1.總結晶閘管導通、關斷的基本條件。
2.畫出實驗中記錄的波形(注意各波形間對應關系)，并進行討論。
3.對實驗數據UL/U2與理論計算數據進行比較，并分析產生誤差原因。
4.分析實驗中出現的異�，F(xiàn)象。
六、預習要求
1.復習晶閘管可控整流部分內容。
2.可否用萬用表R×10KW檔測試管子，為什么？
3.為什么可控整流電路必須保證觸發電路與主電路同步？本實驗是如何實驗同步的？
4.可以采取那些措施改變觸發信號的幅度和移相范圍。
5.能否用雙蹤示波器同時觀察u2和uL或uL和uT1波形？為什么？
