傳感器實驗臺溫度控制儀表操作說明

一、傳感器實驗臺溫度控制儀表操作說明-各功能的調出順序
1、儀表通電后，經過幾秒鐘后，PV窗口顯示測量值，SV窗口顯示設定值，進入正常工作狀態。
2、溫度的設定：按SET鍵，SV窗口的第一位高亮，其他位閃爍，按鍵將高亮位移至需設定位，按排顯示SP（溫度設定值）。按或鍵直至將數字設定至所需值，再按SET鍵設定結束。
3、控制參數的設定：按SET鍵5秒鐘以上，PV窗口顯示控制參數的提示符（詳見控制參數一覽表），配合、或鍵，使SV窗口顯示為所需要的值。繼續按SET鍵，PV窗口依次顯示各參數的提示符，可以繼續設定其他的參數，再按SET鍵5秒鐘以上，回到標準模式（無鍵按下30秒鐘后自動返回到標準模式）。
4、儀表控制參數的自整定功能：按SET鍵使PV窗口顯示“ATU”，按鍵，SV窗口顯示“1”，按SET鍵5秒鐘，返回正常顯示模式，此時“AT”燈亮，儀表開始自整定，溫度經過三波動后自整定結束，“AT”燈滅，儀表將以新的PID參數進行控制，并永久保存。

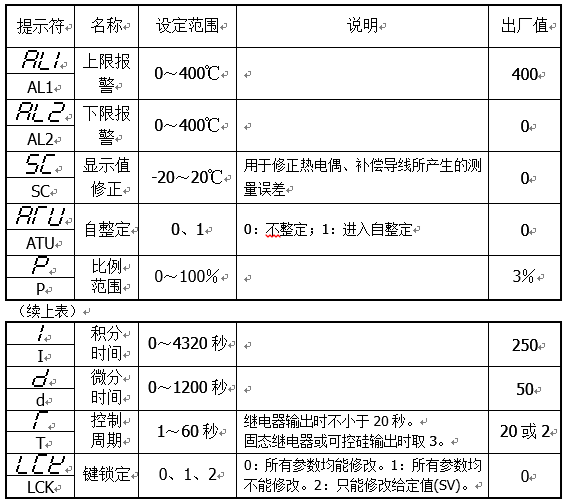

二、各功能參數一覽表

 三、面板布置說明

① (PV)顯示器（紅）
◆ 顯示測量值
◆ 根據儀表狀態顯示各類提示符
② (SP)顯示器（綠）
◆ 顯示給定值
◆ 根據儀表狀態顯示各類參數
③ 指示燈
◆ 控制輸出燈(OUT)（綠）
◆ 自整定指示燈(AT)（綠）
◆ 上限報警輸出燈(AL1)（紅）
◆ 下限報警輸出燈(AL2)（紅）
④ 功能鍵
◆ 參數的調出，參數的修改確認
⑤ 移位鍵
◆ 用于改變光標位置
⑥、⑦ 數字調整鍵
◆ 用于調整數字

---
