信號與系統實驗箱信號源實驗

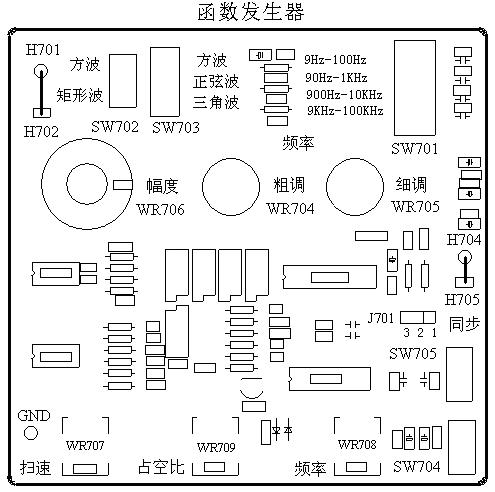

信號源模塊示意圖

首先，對信號源部分的各個元器件作一個介紹：
SW703：波形選擇開關（正弦波、三角波、方波）
SW702：波形選擇開關（方波、矩形波），此開關在SW703置于“方波”時使用。矩形波是指占空比可調的方波。
SWR706：頻段選擇開關，選擇的是電容值，選擇的電容值越大則頻率段越低。
幅度電位器（WR706）：信號幅度調節旋鈕
頻率：由粗調（WR704）和細調（WR705)兩個旋鈕組成
SW704：矩形波頻段選擇開關，分二檔
WR708：矩形波頻率調節旋鈕
WR709：矩形波占空比調節旋鈕
SW705：掃頻電壓頻段選擇開關，分二檔
WR707：掃頻電壓頻率調節旋鈕（掃速）
H702：函數信號輸出測量點
H704、H705：掃頻電壓測量點
J701：當短路口置于1、2位置時，掃速旋鈕不可用，當開關置于2、3位置時，掃速旋鈕可用。
可進行如下的實驗步驟進行信號波形的觀測：
1.實驗系統加電，在SW702、SW703選擇開關上選擇一種信號，如正弦信號；
2.在H701上接示波器進行觀察；
3.調節信號的幅度調節旋鈕，可在示波器上觀察到信號幅度的變化；
4.調節信號的頻率調節旋鈕，分粗調和細調，可在示波器上觀察到信號頻率的變化，在SWR706上選擇不同的頻段，可改變頻率的調節范圍；
5.將開關J701置3、2位置，調節WR707掃速調節旋鈕，在H704，H705上可觀察到掃速的變化；
7.在SW702、SW703選擇開關上選擇其它的信號類型，重復上面的步驟進行波形的觀察。
8.如果選擇矩形波，則調節WR708，可改變矩形波頻率，調節WR709時可改變占空比。改變SW704，可選擇矩形波的頻段，有二檔。
