搶答器實驗--PLC可編程控制器

一、實驗?zāi)康?/strong>
用PLC完成音樂噴水池的過程
二、實驗器材
1.可編程控制器實驗臺 1臺
2.搶答器模塊 1塊
3.PC機或FX-20P-E(自備） 1臺
4.自鎖連接導線  若干

三、實驗原理與實驗步驟

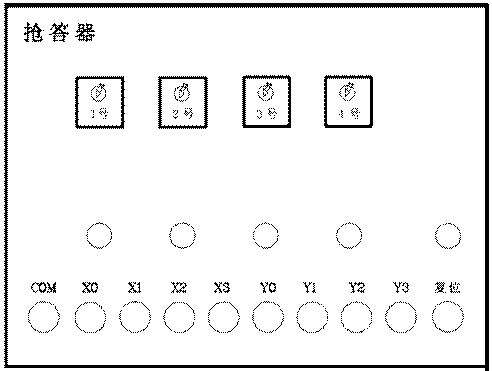

1.搶答器演示板結構如圖
2.用PLC構成一個4人搶答器
3.控制要求：
1)當X0至X3任意一個有輸入的時候其他的按鍵都鎖住不能輸入。
2)當有按鍵輸入的時候1號至4號分別顯示對應的按鍵號。
3)按下復位鍵全體復位初始化。
4.實驗步驟：
1)打開實驗臺電源，編程器與PLC連接
2)根據具體情況編制輸入程序，并檢查是否正確
3)按圖接線，實驗臺與搶答器模塊，檢查連線是否正確
4)啟動程序，觀察運行結果
四、設計程序清單
I/O地址分配
輸入地址 輸出地址
X0 X0 1號 Y0
X1 X1 2號 Y1
X2 X2 3號 Y2
X3 X3 4號 Y3
復位 X4
指令表
0 LD X000
1 ANI Y001
2 ANI Y002
3 ANI Y003
4 SET Y000
5 LD X000
6 ANI Y001		 7 ANI Y002
8 ANI Y003
9 SET Y000
10 LD X001
11 ANI Y000
12 ANI Y002
13 ANI Y003		 14 SET Y001
15 LD X002
16 ANI Y001
17 ANI Y000
18 ANI Y003
19 SET Y002
20 LD X003		 21 ANI Y001
22 ANI Y000
23 ANI Y002
24 SET Y003
25 LD X004
26 ZRST Y000 Y003
31 END
梯形圖

接線圖
X0 X0 可
編
程
控
制
器
實
驗
臺		 1號 Y0
X1 X1 2號 Y1
X2 X2 3號 Y2
X3 X3 4號 Y3
復位 X4   ＋24V

COM0-COM5

※FX系列的輸出繼電器的公共端：FX2N－32MR為COM0～COM4;FX2N－48MR為COM0～COM5;FX1N－60MR為COM0～COM7
