電子技能實訓臺CMOS觸摸鎖鑰電路說明

一、電子技能實訓臺-實訓目的
1、了解CMOS六反相器電路C4069的特性及在控制電路中的應用。
2、掌握CMOS六反相器C4069構成的觸摸鎖鑰電路的工作原理。
3、通過本實訓課，進一步熟悉電子電路的裝配、調試、檢測方法。
二、實訓器材
（1）萬用表1塊；
（2）組裝焊接工具1套；
（3）元器件的選擇，見表22-1。
表22-1 元器件配置表

代號	名稱	規格型號數量	代號	名稱	規格型號數量
IC	六反相器	C4069（C003）	V	三極管	3DG130
R₀	電阻	1 KΩ	VD₁	發光二極管（綠）	HFW314001
R₁ ～R₆	電阻	1MΩ×6	VD₂	發光二極管（紅）	HFW314001
R₇	電阻	15KΩ	K	繼電器	HG4098/5V
R₈、R₉	電阻	470KΩ×2		穩壓電源	+5V
C	滌淪電容器	0.47μF×6

三、工作原理
本電路只采用一片CMOS六反相器電路C4069和一些組容器件組成，用紅、綠發光管代替鎖鑰機構的開鎖和閉鎖。工作原理如圖22-1所示。

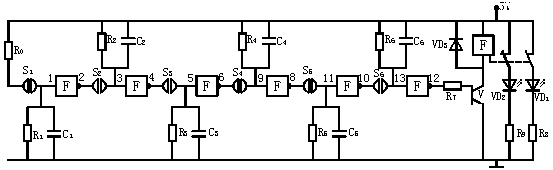

圖22-1 觸摸鎖鑰電路工作原理圖

當依次迅速地觸摸S₁～S₆，輸出端才成高電平并驅動V導通，使鎖打開。觸摸S₁，電源經R₀對C₁充電，F(xiàn)₁輸入端為高電平，輸出端出現低電平，持續時間由R₁、C₁決定；觸摸S₂使F₂輸入端為低電平，輸出端為高電平，同樣持續時間由R₂、C₂決定；……依次類推。觸摸S₆，輸入到F₆的信號為低電平，其輸出為高電平，使V導通，繼電器吸合，綠燈亮，表示鎖被打開。
四、實訓步驟
1、裝配、調試與檢測
（1）按裝配圖，如圖22-2所示，安裝電路。

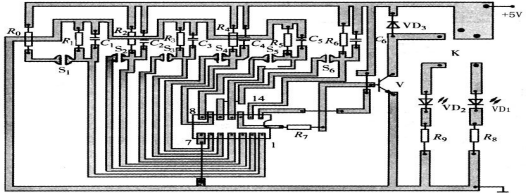

圖22-2 觸摸鎖鑰電路PCB板及裝配圖

（2）檢查元器件、集成電路裝配無誤后，接通5V直流電源進行調試。由于觸摸開關采用“滑動”按鍵方式，因而RC時間常數可以選得很小。電路中RC時間常數τ=0.5s，若觸摸速度小于0.5s，就提高了開鎖的難度，稍有猶豫就會使電位變化，盡管觸摸順序正確也會失去開鎖的機會。
（3）對電路中局部故障可用萬用表的電壓檔測量觸摸Sx前后，F(xiàn)x輸入與輸出電壓的變化來判斷。當然，由于電壓表內阻的影響，被測電壓會有變化。
（4）此電路可以通過改變開關的位置排列增加其密碼解法。時間常數RC的選取也可根據自己的需要選定，可以都相同，也可以不相同，或幾個相同幾個不同等，視按鍵排列方便而定，這正體現了電路編碼靈活的特點。
（5）此電路采用六反相器C4069，也可以采用C003。
2、技能訓練
（1）電路在調試時，要注意所加5V直流電壓的極性。
（2）改變某些級反相器的時間常數RC，觀察電路工作狀態的改變，學會如何設置密碼。
五、實訓報告
將制作、調試結果填入表22-2中。
表22-2 觸摸鎖鑰電路制作實訓報告表

IC4069引腳

電平變化（以“0”、“1”表示）

摸S₁時

①

②

③

④

⑤

⑥

⑦

⑧

⑨
