電表的安裝及注意事項

一、摘要：整改用戶接戶線是農網改造升級中一項重要內容。其間，如何正確安裝電能表是每個電工師傅必須掌握的基本技能。在此,筆者將積累的一些經驗提出來供讀者參考。
二、安裝環境：
　　電能表是測量精度要求嚴格的計量儀器，因此，對使用環境要求很高。一般來說，電能表必須牢固地安裝在干燥、無震動的墻面上，周圍環境應該干凈、明亮。通常表箱材質當以塑料制品為好。如果是金屬表箱，應可靠接地。
　　電能表上方不應有下水管道，下面應有良好道路。表箱底部與地面距離不超過1.8米，以便于裝拆、抄表和維修。
　　如果用戶采用感應式電能表，一定要注意垂直安裝，否則會導致電能表計量誤差。
三、正確接線：
　　接線時，接線樁頭螺絲要擰緊，否則大電流通過時，容易發熱，輕者影響用戶正常用電，嚴重時會燒壞電能表計。
　　正常情況下，單相電能表接線是從左到右：1、3樁頭分別進電源相線、N線(零線)，2、4樁頭出相線、N線(零線)，就是接負荷。也有個別廠家的電能表有特殊要求，在安裝時，一定要注意查看電能表接線樁頭蓋板后的接線圖，以免接線錯誤而燒壞電能表。
　　如果是帶電流互感器或電壓互感器的電能表，為了能在帶負荷的情況下裝拆、校驗電能表，電能表與電流互感器或電壓互感器之間連接的二次導線中間應該裝上聯合接線盒。配有電流、電壓互感器的，要有足夠的容量，以保證電能計量的準確度。
　　互感器二次回路應采用銅質絕緣線連接，電流互感器連接導線的截面積應不小于4平方毫米，電壓互感器二次回路連接導線的截面積應按照允許的電壓降計算確定，但至少應不小于2.5平方毫米。
考慮到遠程抄表在近年內要在各地供電公司實施，因此在安裝電能表表箱時，進出線的PVC管要集中在表箱的一側，另一側則留著安裝遠程抄表終端系統。
四、使用電能表時需要注意以下幾個問題:
(1)電表裝好后，合上開關，開亮電燈，轉盤即從左向右轉動。
(2)關燈后，轉盤有時還在微微轉動，如不超過一整圈，屬正�，F(xiàn)象。如超過一整圈后繼續轉動，試拆去3、4兩根線，若不再連續轉動，則說明線路上有翻電現象。如仍轉動不停，就說明電度表不正常，需要檢修。
(3)電能表內有交流磁場存在，金屬罩殼上產生感應電流是正常現象，不會耗電，也不影響安全和正確計量。若因其他原因使外殼帶電，則應設法排除，以保障安全。
(4)電能表工作時有一些輕微響聲，不會損壞機件，不影響使用壽命，也不會妨礙計量的準確性。
(5)電能表每月自身耗電量約1 kW·h(度)，因此若作分表使用時，每月應向總表貼補1kW·h電費，向總表貼補的電費與分表用電量的多少無關。
(6)用戶在低于“最小使用電力”情況下使用電能表時，會造成計數顯著不準現象。在低于“啟動電力”的情況下使用時，轉盤將停止轉動。
(7)轉盤轉動的快慢跟用戶用電量的多少成正比，但不同規格的表，盡管用電量相同，轉動的快慢也不同;或者，雖然規格相同，用電量相同，但電能表的型號不同，轉動的快慢也可能不同。所以，單純從轉盤轉動的快慢來證明電能表準不準是不正確的。

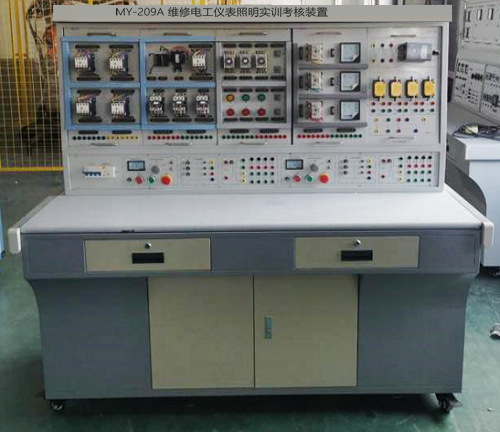

五、維修電工儀表實訓裝置實訓項目：

1、插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
2、兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
3、三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
4、日光燈線路的接線
5、聲控開關控制白熾燈電路的接線
6、觸摸延時開關控制白熾燈電路的接線
7、人體感應開關控制白熾燈電路的接線
8、單相電度表直接接線電路
9、單相電度表經電流互感器的接線電路
10、電壓表、電流表接線電路
11、萬能轉換開關的電壓表測量三相電壓接線
12、一只電流互感器用于單相回路的控制電路接線
13、三只電流互感器接成星形接線電路
14、三只電流互感器接成三角形接線電路
15、三相功率因數表的測量電路
16、三相三線有功電度表的接線電路
17、三相三線有功電度表經電流互感器的接線電路
18、三相四線有功電度表的接線電路
19、三相四線無功電度表經電流互感器的接線電路
20、三相四線無功電度表的接線電路
21、三相四線無功電度表經電流互感器的接線電路

---
