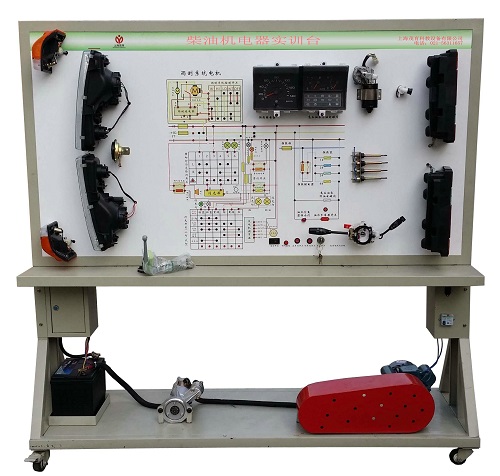

柴油機電路示教板配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過汽車柴油機電路示教板的演示，提高學生對汽車柴油機電路示教板的初步認識，使學生了解汽車柴油機電路示教板起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、柴油機電路示教板功能特點：
1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格：

    1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
    2、動力電源：三相四線(或三相五線)380V±10% 50Hz
    3、工作電壓：直流12V
    4、工作溫度：-40℃～+50℃
    5、三相異步電動機
       型  號：YT 100L1-4
       電壓：AC 220V/380V
       功率：2.2KW
       轉速：1420r/min
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
