主頁 > 產品介紹 > 汽車示教板 > 汽車發動機電控系統示教板 2025-08-29

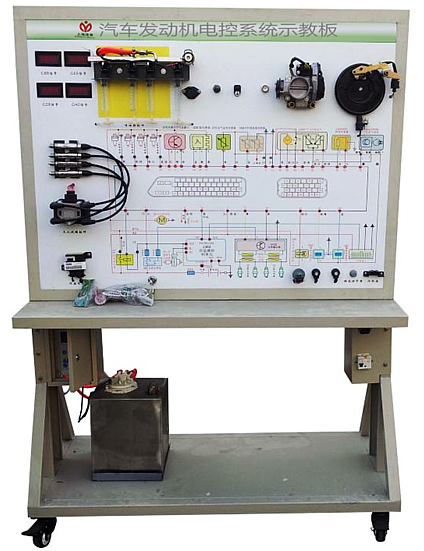

MY-7005汽車發動機電控系統示教板

汽車發動機電控系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納2000發動機電控系統的真實部件，充分展示發動機電控系統的組成結構和工作過程。通過發動機電控系統的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機電控系統的構造和原理，提高學生對發動機電控系統的初步認識，使學生了解發動機電控系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車示教板功能特點：
1、真實可運行的發動機電控系統，模擬發動機曲軸運轉，可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作，充分展示發動機電控系統的組成結構和工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析發動機電控系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測發動機電控系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、燃油壓力表：0～10kg/psi
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，
8、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車發動機電控系統示教板的貨品外觀，核實汽車發動機電控系統示教板的數量及配件，拒收處于受損狀態的汽車發動機電控系統示教板；
2、設備質保：茂育將為各采購單位提供汽車發動機電控系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠嚢l(fā)動機電控系統示教板選型錯誤或汽車發動機電控系統示教板購買數量錯誤，造成汽車發動機電控系統示教板的退換貨要求，將不被接受；
4、設備貨期：對汽車發動機電控系統示教板的發貨期為參考值，如您需要了解汽車發動機電控系統示教板的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車發動機電控系統示教板有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車發動機電控系統示教板的技術咨詢。
