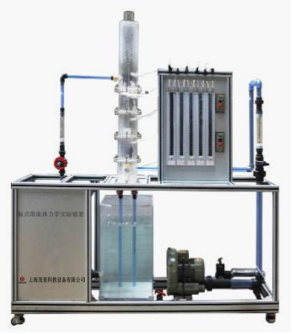

MYLT-17F板式塔流體力學實驗裝置

技術指標	說明
裝置特點	1、板式塔流體力學實驗裝置-美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、塔體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、分別采用三種（篩板、浮閥、泡罩）不同的經典塔板，有助于開闊學生視野。 5、塔體進氣位置可調，可驗證不同塔板的泛塔氣速。 6、設計可360度觀察，實現全方位教學與實驗。
裝置功能	1、了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況。 2、學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。 3、測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。
設計參數	常壓、常溫操作。板式塔：篩板、浮閥、泡罩。篩板、浮閥、泡罩塔板壓降：1-5KPa。液體流量：25-250L/h。氣體流量：4-40 m3/h。
公用設施	水：裝置自帶透明水箱循環使用。電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。氣：空氣來自風機（自帶氣源）。實驗物料：水---空氣，外配設備：無。
主要設備	1.有機玻璃塔體（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。 2.塔底水封槽：500×400×400 mm，304不銹鋼材質，水可自動放凈。 3.液體轉子流量計：LZB-15， 25—250 L/h。 4.氣體轉子流量計：LZB-40， 4—40 m3/h。 5.篩孔板：φ3mm孔，等腰三角形排列，開孔率 5.5%。 6.泡罩板：φ50 泡罩3個。 7.浮閥板：φ39標準F型浮閥3個，最小開度2.5，最大開度8.5。 8.U型型管壓差計，±3000Pa。 9.鼓風機：旋渦氣泵,功率 750W，最大流量72m3/h。 10.接觸器、開關、漏電保護空氣開關。 11.儀表柜：測控、電器設備在實驗架上。 12.外形尺寸：1300×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13.工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
測控組成	變量	檢測機構	顯示機構	執行機構
	液體流量	轉子流量計	就地顯示	手動
	氣體流量	轉子流量計	就地顯示	手動
	塔體壓降	U型管壓力計	就地顯示	無

友情提示：
1、設備驗收：各采購單位收貨時請檢查板式塔流體力學實驗裝置的貨品外觀，核實板式塔流體力學實驗裝置的數量及配件，拒收處于受損狀態的板式塔流體力學實驗裝置；
2、設備質保：茂育將為各采購單位提供板式塔流體力學實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對板式塔流體力學實驗裝置的免費維修，超出條件承諾時提供對板式塔流體力學實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>板式塔流體力學實驗裝置選型錯誤或購買板式塔流體力學實驗裝置數量錯誤，造成板式塔流體力學實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對板式塔流體力學實驗裝置的發貨期為參考值，如您需要了解板式塔流體力學實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對板式塔流體力學實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關板式塔流體力學實驗裝置的技術咨詢。
