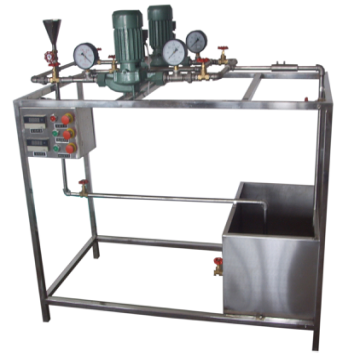

MYLT-8離心泵綜合實驗裝置

離心泵綜合實驗裝置-實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。
3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4、雙泵串、并聯實驗及泵汽蝕實驗。
二、主要配置：
離心泵、蓄水箱、文丘里流量計、壓力表、U型壓差計、單相功率表、玻璃溫度計、實驗管道、閥門、自循環裝置、不銹鋼框架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。
2、離心泵采用臥式離心泵流量，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，流量：6m³/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。
3、壓力表：表盤直徑Φ100mm，測量范圍0～0.6MPa，精度1.5級。
4、真空表：表盤直徑Φ100mm，測量范圍-0.1-0MPa，精度1.5級。
5、功率測量：數字型功率表，精度 1.0 級
6、電動機功率采用數字單相交流功率測量儀表測得。
7、渦輪流量計流量：流量約 0.5 ～ 8 m ³ /h。壓差范圍：10~150KPa。
8、蓄水箱：容積約80L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。
11、控制屏面板及框架均為304不銹鋼材質，結構緊湊，外形美觀，流程簡單，操作方便。
12、外形尺寸：1600×500×1500mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。

---
