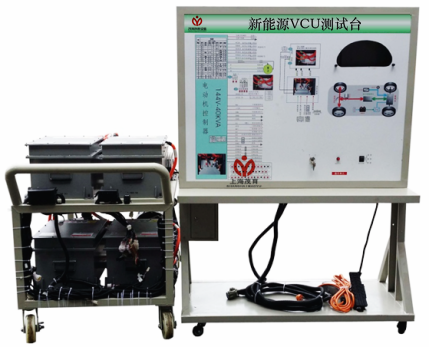

新能源VCU測試臺

一、新能源VCU測試臺產品功能
采用真實的72V純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。
二．新能源VCU測試臺功能特點
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。

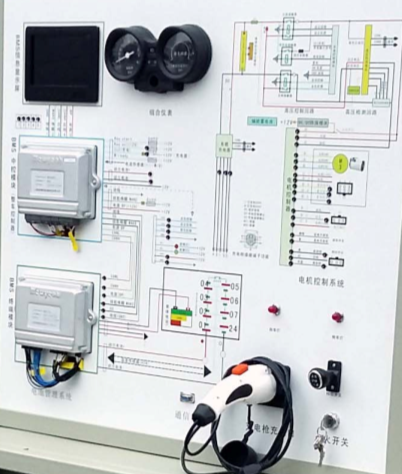

2、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
3.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
4.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
5.實訓臺配備帶CAN通訊的電池管理系統、帶CAN通訊的電機控器。提供 Can 通信協議，及接口定義。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
7.可供各款VCU開發測試標定(注：用戶自行開發的VCU完成代替測試), 與電池管理系統、電機控器CAN通訊。
8.提供整車CAN通信協議。
9. 配置明細(見表格)
三、技術規格
   1.工作電源：HV磷酸鐵鋰離子動力電池組
   2.工作溫度：-40℃～+50℃
   3.設備顏色：標準7032等
   4.設備鋼管：40*40*3mm
   5.設備機柜：1.5mm冷板沖壓成形；
   6.移動腳輪：100*60mm
   7.外形尺寸：約1240×600×1100mm(長×寬×高)
四．配置明細(每臺)

序號	名稱	規格型號與說明	單位	數量
1	組合儀表	帶CAN-BUS通訊; CAN  總線顯示器/儀表 帶總線接口的彩色液晶顯示器，有下列主要功能： （1）7 寸彩色液晶顯示器，其上顯示 BMS 報警數據、各單體電壓、采集點溫度、均衡電流等。 （2）與 BMS 系統通過 CAN 總線獲取 BMS 數據，并在儀表的的彩色液晶上顯示出來。 （3）與整車控制器、車身控制器等通信，顯示相關信息。 （4）記錄 1 個月數據，并可以圖表形式顯示出來。	個	1
2	點火開關	JK423點火開關	只	1

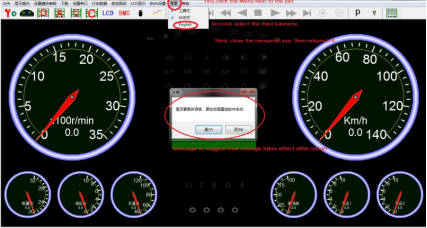

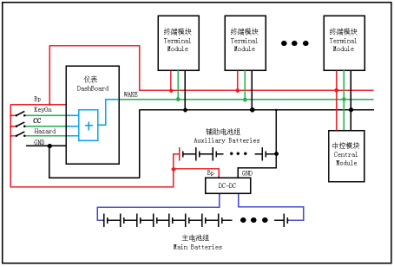

3	電池管理系統	BMS主控模塊等，BMS軟件＋硬件 包括: BMS 系統由三大部分組成:終端模塊、中控模塊、顯示模塊。終端模塊負責測量電池電壓及溫度、均衡電池能量、控制電池箱風扇。中控模塊負責 SOC 計算、產生各類報警數據、控制充放電電路、測量高壓線路絕緣性能。顯示模塊負責顯示電池的數據、給出聲光報警、記錄數據（可選）。    框圖    標定軟件 地址分配  （1）儀表：208 （2）BMS 中控模塊：210 （3）BMS 集成模塊：211 （4）BMS 終端模塊：212-239  協議 單體數據 A. 壓 單體電池電壓 Voltage of Individual Battery PGN65431（PF=0XFF，PS=0X97 ，ID=18FF97SA，SA 為源地址 SA is SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 數據單位 Resolution：0.0025V/bit 數據偏移 Offset：0 BYTE 1：本幀第一個電壓序號 Serial No. of The First Voltage 。 BYTE 2，3：bit1-bit11 電壓 Voltage 1，bit12-bit16 電池組號 Box Number。 BYTE 4，5：bit1-bit11 電壓 Voltage 2，bit12-bit16 電池組號 Box Number。 BYTE 6，7：bit1-bit11 電壓 Voltage 3，bit12-bit16 電池組號 Box Number。 BYTE 8：保留 Reserved。 B. 度 電池溫度 Temperature of Battery PGN65432（PF=0XFF，PS=0X98 ，ID=18FF98SA，SA 為源地址 SAis SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 數據單位 Resolution：1℃/bit 數據偏移 Offset：-40℃ BYTE 1：本幀第一個溫度序號 Serial No. of The First Temperature。 BYTE 2：溫度 Temperature 1。 BYTE 3：溫度 Temperature 2。 BYTE 4：溫度 Temperature 3。 BYTE 5：溫度 Temperature 4。 BYTE 6：溫度 Temperature 5。 BYTE 7：溫度 Temperature 6。 BYTE 8：BYTE 1 取反。 C.  單體電池均衡電流 PGN65433（PF=0XFF，PS=0X99 ，ID=18FF99SA，SA 為源地址 SAis SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 ……	套	1
4	電機與電機控制器	電動汽車四輪車電機永磁同步電機:72V （10KW-20KW）    配套控制器             電機     電機指標 提供電機控制器的接口定義（帶CAN通信接口），提供.通信協議	套	1

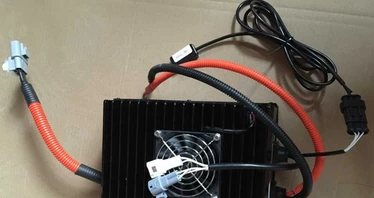

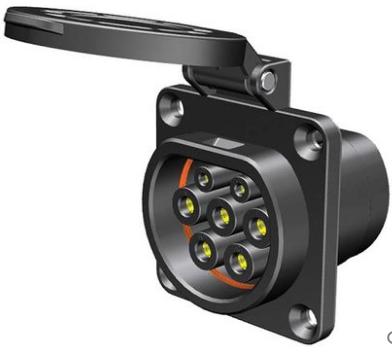

5	車載充電器與充電接口	車載鋰電池充電器：72V 10A 接口定義提供，提供通信協議。 充電接口:國標7孔慢充16A(車端側)	套	1

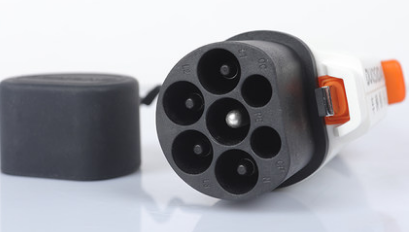

6	充電槍	國標7孔慢充16A	只	1

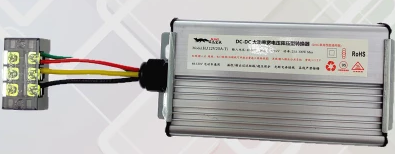

7	DC-DC轉換器	72-12V20A 接口定義提供，不提供通信協議。	只	1

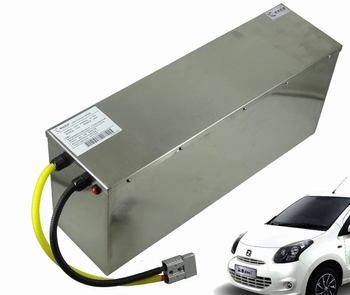

8	HV磷酸鐵鋰離子動力電池組	72V 200AH  電池內部安裝：電池溫度傳感器與電壓采集端子。 電池總電源線上安裝：霍爾開環開口直流大電流傳感器。 鐵制外殼電池箱體，上表面安裝可活動打開的維修蓋板。	套	1
9	檔位開關	檔位三檔開關：前進/停止/倒車	套	1
12	電子油門踏板	與控制器配套 （5V或者12V，霍爾式傳感器）	套	1

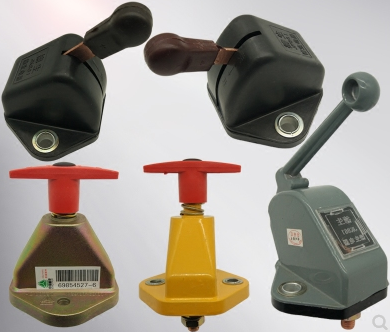

13	高壓電源回路總開關	安全裝置,安全閉合與斷開高壓回路電路。 （手動控制）	只	1
14	移動臺架	約1240×600×1100mm(帶自鎖腳輪裝置) 安裝真實可運行器件的底座與面板面板的上箱。	臺	1
15	原理面板	安裝檢測端子的原理圖面板。 端子定義標注,可設計開放式。 注：原理圖繪好，用方校對后施工。	套	1
16	保險絲盒	配套	套	1
17	保修卡/合格證	配套	套	1
18	教師手冊	配套	套	1
19	開關量裝置	6路12V的開關量； （10A） 帶有撥碼開關或按鈕； 安裝檢測端子（引出12V電源和地線標識）	套	1
20	電池箱冷卻系統	BMS模塊控制電子風扇.	套	1

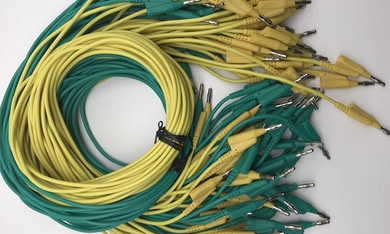

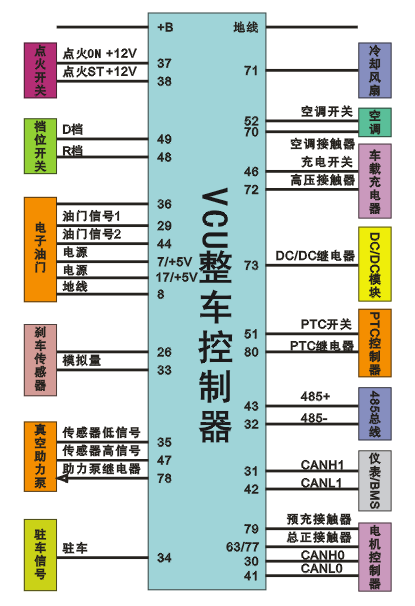

21	VCU線束（用戶VCU替代測試用）	注：用方提供電路資料，加工方訂做好。 VCU線束,帶實驗插接導線（香蕉插頭線），長1米.。	套	1
22	VCU硬件（用戶VCU替代測試用）	注：用方提供，加工方固定好、相關線路接好。	套	1

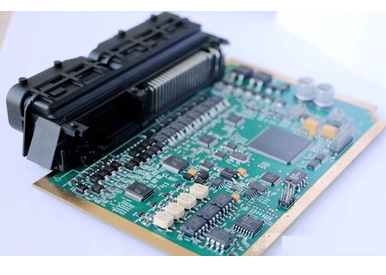

23	VCU硬件與VCU線束	配套系統器件	套	1
24	高壓配電箱	安裝維修手動開關； 進出高壓線標識定義；	套	1

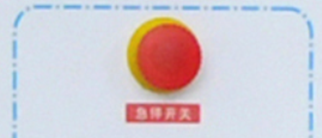

25	實驗安全裝置	安裝急停開關	只	1
