三相同步發電機不對稱運行實驗

一、實驗?zāi)康模?/strong>
 1、掌握不對稱運行的相序方程式和等值電路。
   2、熟悉負序和零序參數及其測定。
   3、熟悉幾種不對稱穩態短路的分析。
二、預習要點：
1、 對稱分量分析方法及使用條件
2、 負序阻抗以及零序阻抗的含義
3、 不對稱穩態短路的分析
三、實驗項目：
1、零序阻抗及負序阻抗的測定
2、單相短路不對稱運行實驗
3、相間短路不對稱運行實驗
四、實驗方法：
1、實驗設備
序號 型號 名稱 數量
1 DQ03-1 導軌、測速系統及轉速表 1
2 DQ14 三相同步電機 1
3 DQ19 校正直流測功機 1
4 DQ22 直流電壓、毫安、電流表 1
5 DQ44 數/模交流電流表 1
6 DQ45 數/模交流電壓表 1
7 DQ25 智能型功率、功率因數表 1
8 DQ29 可調電阻器 1
9 DQ32 旋轉燈、并網開關及勵磁電源 1
10 DQ31 波形測試及開關板 1

2、控制屏上的掛件順序
  DQ22、DQ29、DQ44、DQ45、DQ32、DQ29、DQ31
3、零序電抗及負序電抗的測定
（1）、零序電抗的測定

圖1  測定零序電抗接線圖
 1）、按照?qǐng)D1接線，其中電阻R1選用DQ27上的900Ω并聯900Ω共450Ω，電阻Rf1選用DQ27上的900Ω串聯900Ω共1800Ω阻值。將電阻R1調至最大位置，電阻Rf1調至最小位置。并將電樞電源輸出電壓調至220V，為啟動電機做好準備。
 2）、首先接通校正直流測功機的勵磁電源，然后接通電樞電源使電機旋轉，減小電阻R1至最小位置使電動機全壓運轉，然后調節電阻Rf1使機組達到1500r/min。將同步發電機的定子繞組串聯連接，在端點上施加額定頻率的交流電壓，使電流數值（零序電流）等于0.25IN。將此時所得到的數據記錄于表1中。
表1
測量數據 U0（V） I0（A） P0(W)
數值

（2）、負序電抗的測定

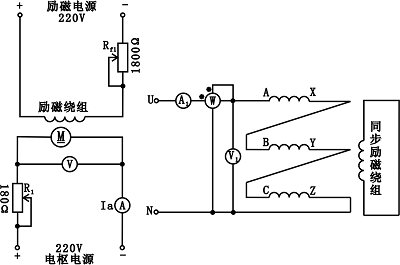

圖2負序電抗測定接線圖
   1）、按照?qǐng)D2接線，其中電阻R1選用DQ27上900Ω并聯900Ω共450Ω阻值，Rf1選用DQ27上900Ω串聯900Ω共1800Ω阻值。將電阻R1調至最大位置，電阻Rf1調至最小位置為起動電機做好準備。
   2）、按下控制屏上的啟動按鈕，調節控制屏左側調壓器使電壓升高，使電機運轉起來，如果同步電機為正轉則應調換相序使電機運轉方向?yàn)榉崔D(zhuǎn)，然后先接通校正直流測功機的勵磁電源，再接通電樞電源，使機組符合正轉旋轉方向，減小電阻R1使校正直流測功機全壓運轉，調節勵磁電阻Rf1使機組轉速達到1500r/min,定子加三相對稱的電壓，使此時的電流等于0.25IN，將此時的電壓U-、電流I-及功率P-記錄于表2中。
表2
測量數據 U1(V) U2(V) U3(V) U-(V) I1(A) I2(A) I3(A) I-(A) P-(W)
數值


其中：
4、單相短路不對稱運行實驗

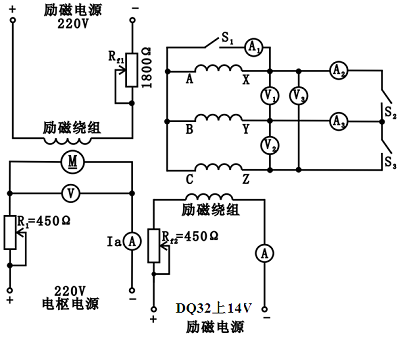

圖3三相同步發電機不對稱運行實驗接線圖
（1）、按照?qǐng)D3接線，圖中電阻選用DQ27掛件上對應阻值的電阻,開關S1、S2­、S3選用掛件DQ31上不同的開關。開關S1、S2、S3均處于關斷狀態。
(2)、按照上述起動方法起動校正直流測功機，并使轉速達到1500r/min。然后調節同步發電機的勵磁電阻Rf2,使同步發電機輸出電壓達到額定值220V。此時三相同步發電機處于空載運行狀態。將U1、U2、U3、I1、I2、I3、Ia、If2數值記錄于表3中。
表3
運 行 狀 態 U1(V) U2(V) U3(V) I1(A) I2(A) I3(A) Ia(A) If2(A)
空 載 運 行
單相短路運行
相間短路運行
三相短路運行

（3）、保持同步發電機輸出電壓U=220V,然后將開關S1閉合、開關S2、S3斷開，此時三相同步發電機處于單相短路運行狀態。將所得到的數據記錄于表3中。
（4）、保持同步發電機輸出電壓220V不變，然后將開關S2閉合、開關S1、S3斷開，三相同步發電機處于相間短路運行。將測得的數據記錄于表3中。
（5）、保持同步發電機輸出電壓220V不變，然后將開關S1斷開、開關S2、S3閉合，三相同步發電機處于三相穩態短路運行。將測得的數據記錄于表3中。
五、實驗報告
1、根據實驗數據計算同步電機的零序電抗和負序電抗。

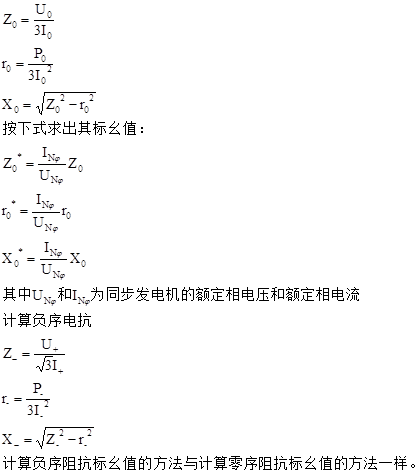

三相同步發電機的零序阻抗由下式求得：

2、當同步發電機的勵磁電流相同時，單相短路穩態電流IK1、相間短路穩態電流IK2以及三相穩態短路電流IK之間的關系近似為
3、分析三相同步發電機不對稱運行時的危害。
