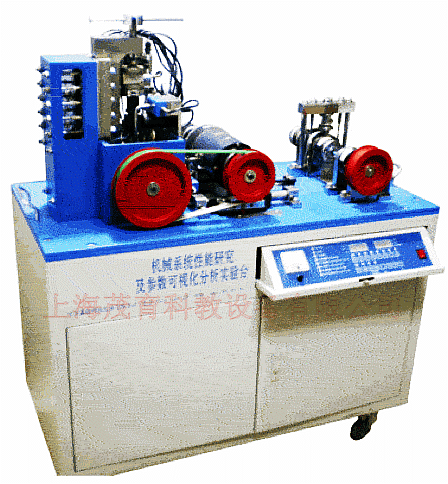

機械系統性能研究及參數可視化分析實驗臺,機械系統性能研究及參

一、MY-583 機械系統性能研究及參數可視化分析實驗臺-主要特點
1、可設計和拼裝40種以上空間和平面安裝的機械傳動系統；
2、傳動部件模塊化設計便于安裝；
3、傳動部件庫種類齊全，可使學生對傳動形式較全面的認識；
4、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整；
5、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能；
6、可利用分析軟件的開放平臺，使用者可自行數據處理；
7、模塊化設計，提供平面及空間組裝平臺，備有各種部件庫及各種系統組合方案，啟迪學生創新思維；
8、配有測力及角、直線位置傳感器和專用檢測系統，可測試機械系統有關參數；
9、機械系統創意組合及參數可視化分析實驗臺配有綜合性軟件(包括機械系統參數及效率實測和可視化設計要點提示，背景資料庫等）；
10、機械系統創意組合及參數可視化分析實驗臺為高等院校教學及研究學習機械設計提供了便捷的實驗創新設備；
二、主要實驗內容
1、機械傳動系統設計及拼裝；
實驗臺提供了平面及空間安裝平合，可根據需要設計平面和空間的一級及多級傳動系統。
2、機械系統集成設計及拼裝(含執行機構)
實驗臺配有多種負載及運動特點的執行機構，針對性地可設計機械集成系統。
3、機械系統虛擬設計
實驗臺提供虛擬軟件，可模擬設計和拼裝機械系統。
4、機械系統效率檢測；
實驗臺配有一套機械傳動系統的效率檢測傳感器及檢測系統，可對系統效率進行檢測。
5、機械傳動部件性能檢測及執行機構運動檢測及分析；
實驗臺提供了檢測旋轉及直線運動構件的運動檢測系統。
三、主要技術參數：
直流電機功率：0.6KW;同步轉速1500r/min
磁粉制動器加載范圍：0~25N*m;
電機調速器：1套 調速范圍：0-1500rpm,
角位移傳感器：電壓/脈沖數5V/360P 2個；5V/1000P 1個；
直線位移傳感器：200mm 電壓：DC5V 精度：0.05
壓力傳感器：5kg 1個；25kg 1個；精度0.05;
微機測試系統：測試系統包括有計算機、顯示器、測試分析軟件（數據處理、實時曲線繪制、報表曲線自動打印、保存功能等）；
安裝最大中心髙：130mm;
外形尺寸：1200mm*800mm*1600mm;

---
