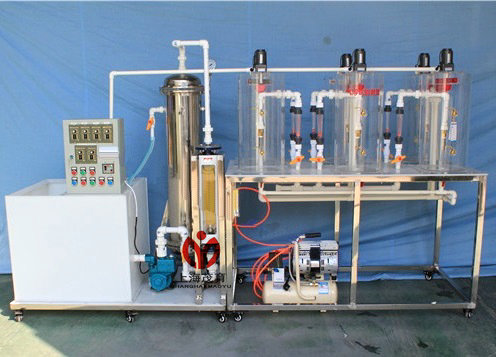

MYHj-03B氣浮試驗裝置（可供6組）

一、氣浮試驗裝置（可供6組）實驗目的：
在水污染控制工程中，固液分離是一種很重要的水質凈化單元過程。氣浮法是進行固液分離的一種方法，它常被用來分離密度小于或接近于 “1”、難以用重力自然沉降法去除的懸浮顆粒。例如，從天然水中去除藻、細小的膠體雜質，從工業污水中分離短纖維、石油微滴等。有時還用以去除溶解性污染物，如表面活性物質、放射性物質等。
由于懸浮顆粒的性質和濃度、微氣泡的數量和直徑等多種因素都對氣浮效率有影響，因此，氣浮處理系統的設計運行參數常要通過試驗確定。
通過實驗希望達到下述目的：
1、掌握壓力溶氣氣浮實驗方法和釋氣量測定方法；
2、了解懸浮顆粒濃度、造作壓力、氣固比、澄清分離效率之間的關系，加深對基本概念的理解。
二、氣浮試驗裝置（可供6組）主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量1.8m³/h，
3、處理效率：懸浮物去除率達95%以上。
4、溶氣系統：溶氣壓力0.4~0.6MPa，
5、氣泡顆粒大小直徑為20-30μm ，
6、含氣體積比≥3%，
7、釋氣量與飽和值比＞0.9。
8、溶氣罐參數為；Ø220mm×1200mm、304不銹鋼材質、工作壓力0.4-0.6Mpa（可調）、容積56L；
9、有機玻璃豎流式氣浮池尺寸：Ø250 mm×500 mm×6只、
10、裝置外形尺寸：長×寬×高=2100mm×700mm×1700mm、
11、工作電源：AC220V±10%、50Hz，單相三線制，功率2300W，安全保護：具有接地保護、漏電保護、過流保護；
三、主要配置：
1、豎流式氣浮池6套：透明有機玻璃材質、壁厚度7mm、Ø250 mm×500 mm×6只、
2、電機刮渣系統裝置6套（功率15W、轉速100rpm）、304不銹鋼攪拌槳6套。、
3、自吸式高壓水泵1臺：流量3m3/h、揚程90m、轉速2900r/min、功率1.1KW。、
4、空氣壓縮機1臺（電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa；氣量容積30L）、
5、304不銹鋼溶氣罐1套、Ø 220mm×1200mm、工作壓力0.4-0.6Mpa（可調）、容積56L；
6、銅制溶氣釋放器6只、壓力表1只、安全閥1只。
7、轉子流量計6只、（量程60-600L/H），
8、氣體流量計1只（量程100~1000L/h）。
9、進溶氣罐水流量計1只（量程1~10m3/h）、
10、銅制球閥取樣口12只、
11、浮球液位控制器1套、
12、原水箱和清水箱：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈。
13、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速150rpm）、
14、實驗臺面（厚度10mm PP白色板）、
15、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
16、配套PPR連接管道和閥門。
17、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---
