MY-403-X62W萬能銑床智能培訓考核鑒定設備

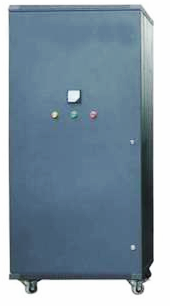

X62W萬能銑床智能培訓考核鑒定設備（柜式）由多種電氣元器件組成各種電氣控制線路，MCU 技術 RAM 處理芯片、LCD、鍵盤、無線或有線網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能。可以在X62W萬能銑床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數：
1、工作電源：三相五線 AC380 V±10% 50 Hz；
2、最大功率≤500W；
3、配電柜材料：1.5mm厚度的冷軋鋼板；
4、外形尺寸： 800×600×1700 mm，＝長×寬×高
三、設備配置：

序號	名稱	型號/規格	單位	數量	備注
1	電控柜	80cm×60cm×170cm	臺	1
2	空氣開關	DZ47-60 10A	只	1
3	按鈕	LA19-11	只	8	綠6只紅2只
4	主令開光	LS1-1	只	2
5	指示燈	LS2-2	只	2
5	指示燈	AD11-25/40 黃36V	只	1
6	熔斷器	綠36V	只	3
		紅36V	只	3
		紅380V	只	1
		220V	只	4	紅2只、黃、綠各一只
		RT18-32 3P	只	2
7	熱繼電器	RT14-20 1P	只	2
7	熱繼電器	JR36-20 0.35A	只	3
8	變壓器	150W 380V/127V	只	1
9	交流接觸器	150W 380V/36V	只	1
9	交流接觸器	CJ20-10 127V	只	6
10	萬能轉換開關	LW5D-16/3	只	1
11	電阻	LW6D-2/B066	只	1
11	電阻	20W 100Ω	只	2
12	三相電動機	JW5014 帶接線排	只	3	一只帶離心器
13	電壓表	6L2 450V	只	1
14	故障板	茂育配套	塊	1
15	答題器	茂育配套	塊	1
16	答題器電源	茂育配套	塊	1

四、實訓項目：
1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；
2、主軸電機無論正反轉均缺一相；
3、進給電機反轉缺一相；
4、快速進給電磁鐵不能動作；
5、照明及控制變壓器沒電，照明燈不亮，控制回路失效；
6、控制變壓器沒電，控制回路失效；
7、照明燈不亮；
8、控制回路失效；
9、控制回路失效；
10、主軸制動失效；
11、主軸不能啟動；
12、主軸不能啟動；
13、工作臺進給控制失效；
14、工作臺向下、向右、向前進給控制失效；
15、工作臺向后、向上、向左進給控制失效；
16、兩處快速進給全部失效。

友情提示：

1、設備驗收：各采購單位收貨時請檢查X62W萬能銑床智能培訓考核鑒定設備的貨品外觀，核實X62W萬能銑床智能培訓考核鑒定設備的數量及配件，拒收處于受損狀態的X62W萬能銑床智能培訓考核鑒定設備；

2、設備質保：茂育將為各采購單位提供X62W萬能銑床智能培訓考核鑒定設備產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對X62W萬能銑床智能培訓考核鑒定設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌腦62W萬能銑床智能培訓考核鑒定設備選型錯誤或購買數量錯誤，造成X62W萬能銑床智能培訓考核鑒定設備的退換貨要求，將不被接受；

4、設備貨期：對X62W萬能銑床智能培訓考核鑒定設備的發貨期為參考值，如您需要了解X62W萬能銑床智能培訓考核鑒定設備的精確貨期，請與茂育的銷售人員聯系；

5、如各采購單位對X62W萬能銑床智能培訓考核鑒定設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關X62W萬能銑床智能培訓考核鑒定設備的技術咨詢。
