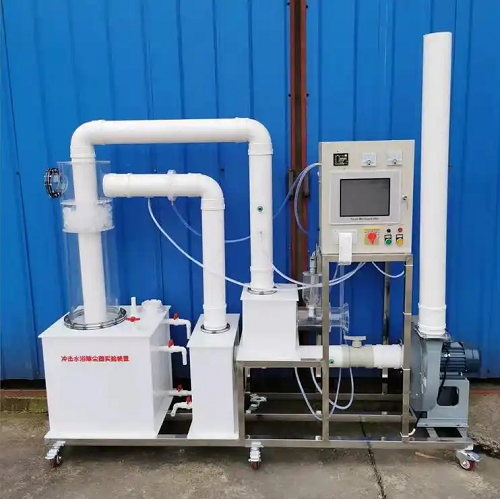

MYH-307B沖擊水浴除塵器

沖擊水浴除塵器-原理、用途及特點：
沖擊水浴除塵器是一種使含塵氣體在水中進行充分水浴作用的除塵器，它是沖激式除塵器的一種，結構簡單、造價低廉。水浴除塵器主要由水池、進氣管、排氣管、噴頭和擋水板等組成。當具有一定進口速度的含塵氣體經進氣管后，在噴頭處以較高速度噴出，對水層產生沖擊作用后，改變了氣體的運動方向，而塵粒出于慣性則繼續按原來方向運動，其中大部分塵粒與水粘附后便留在水中，稱為沖擊水浴階段。在沖擊水浴作用后，有一部分塵粒仍隨氣體運動，與大量的沖擊水滴和泡沫混合在一起，在池內形成一個拋物線形的水滴和泡沫區域，含塵氣體在此區域內進一步凈化，稱為淋水浴階段。此時含塵氣體中的塵粒便被水所捕集，凈化氣體經擋水板從排水管排出。本設備可作為沖擊水浴除塵器實驗原理演示裝置。
二、主要技術參數及指標：
1、環境溫度：5℃～40℃、
2、噴口風速：12~18m/s
3、除塵效率：90%
4、處理氣量：50-300m³/h
5、裝置外形尺寸：580mm×300mm×1500mm
6、裝置外形總尺寸：2300mm×500mm×1700m
7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；、
三、主要配置：
1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：
6、沖擊水浴除塵器1套、透明有機玻璃材質、壁厚10mm、含卸除灰塵裝置；
7、1貯液箱1只、白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈；
8、流量測量與調節：進水流量計1只：量程60~600L/h；
9、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
10、有機玻璃粉塵自動加料裝置1套：立式加料；
11、氣塵靜態混合器1套：采用箱式靜態混合器；
12、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
13、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
14、變頻器1套：控制風機轉矩調節風量大小；
15、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控制球閥
17、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
