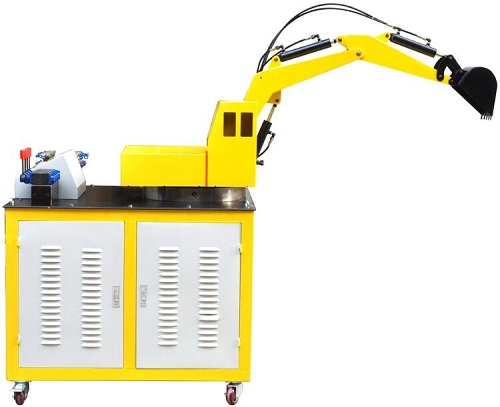

MYYA-21A挖掘機液壓系統與PLC控制實訓裝置

挖掘機液壓系統與PLC控制實訓裝置-工業型挖掘機液壓實訓臺能模擬真實挖掘機工作裝置和回轉機構的各種動作，最高工作壓力可達7MPa，實訓臺由液壓挖掘機工作裝置、回轉機構、液壓傳動系統、電器控制器件、可編程控制器（PLC）和實訓桌組成，可實現挖掘、提升、回轉、卸料等典型動作。其中，液壓傳動系統配備手動、PLC控制兩種方式，分別由四組手動換向閥和電磁換向閥實現。通過操控本實訓臺，學生可以清晰地了解單斗液壓挖掘機的液壓元件組成、液壓回路工作原理、典型動作控制方式和機械結構。

二、技術參數：

1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
三、主要特點

1、挖掘機液壓系統與PLC實訓裝置主要由挖掘機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器（PLC）等組件組成。
2、挖掘機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、通過機械控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
四、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；
五、配置清單：

序號	名稱	型號	數量
1	挖掘機實訓裝置	1000×800×780mm	1臺
2	PLC主機模塊	三菱FX1S-20MR	1塊
3	電源模塊		1塊
4	PLC主機模塊		1塊
5	PLC控制按鈕模塊		1塊
6	舉升油缸		1只
7	彎臂油缸		1只
8	挖斗油缸		1只
9	三位四通電磁換向閥		4只
10	三位四通手動換向閥		4只
11	彎臂		1個
12	直臂		1個
13	挖斗		1個
14	底座支架		1套
15	回轉工作臺		1套
16	回轉馬達		1個
17	機泵組	泵站系統	1套
18	L-HL46號液壓油		30L
19	編程電纜（適配器）	三菱	1條
20	挖掘機液壓實訓說明書		1冊
21	光盤（PLC編程軟件、程序軟件）		1盤
22	工具		1套

友情提示：
1、設備驗收：各采購單位收貨時請檢查挖掘機液壓系統與PLC控制實訓裝置的貨品外觀，核實挖掘機液壓系統與PLC控制實訓裝置的數量及配件，拒收處于受損狀態的裝置；
2、設備質保：上海茂育將為各采購單位提供挖掘機液壓系統與PLC控制實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對挖掘機液壓系統與PLC控制實訓裝置的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌耐诰驒C(jī)液壓系統與PLC控制實訓裝置選型錯誤或挖掘機液壓系統與PLC控制實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對挖掘機液壓系統與PLC控制實訓裝置的發貨期為參考值，如您需要了解挖掘機液壓系統與PLC控制實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對挖掘機液壓系統與PLC控制實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關挖掘機液壓系統與PLC控制實訓裝置的技術咨詢。
